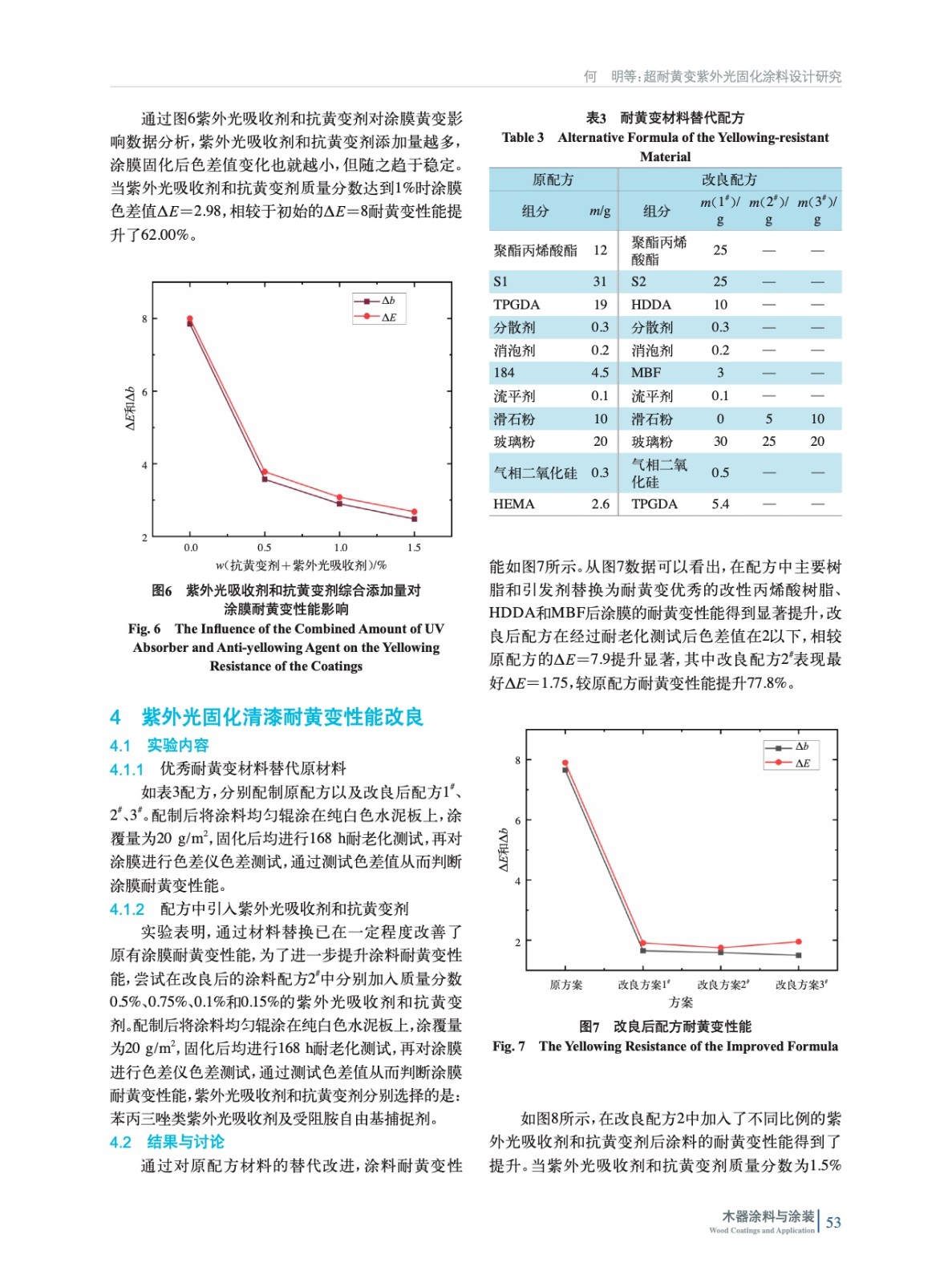

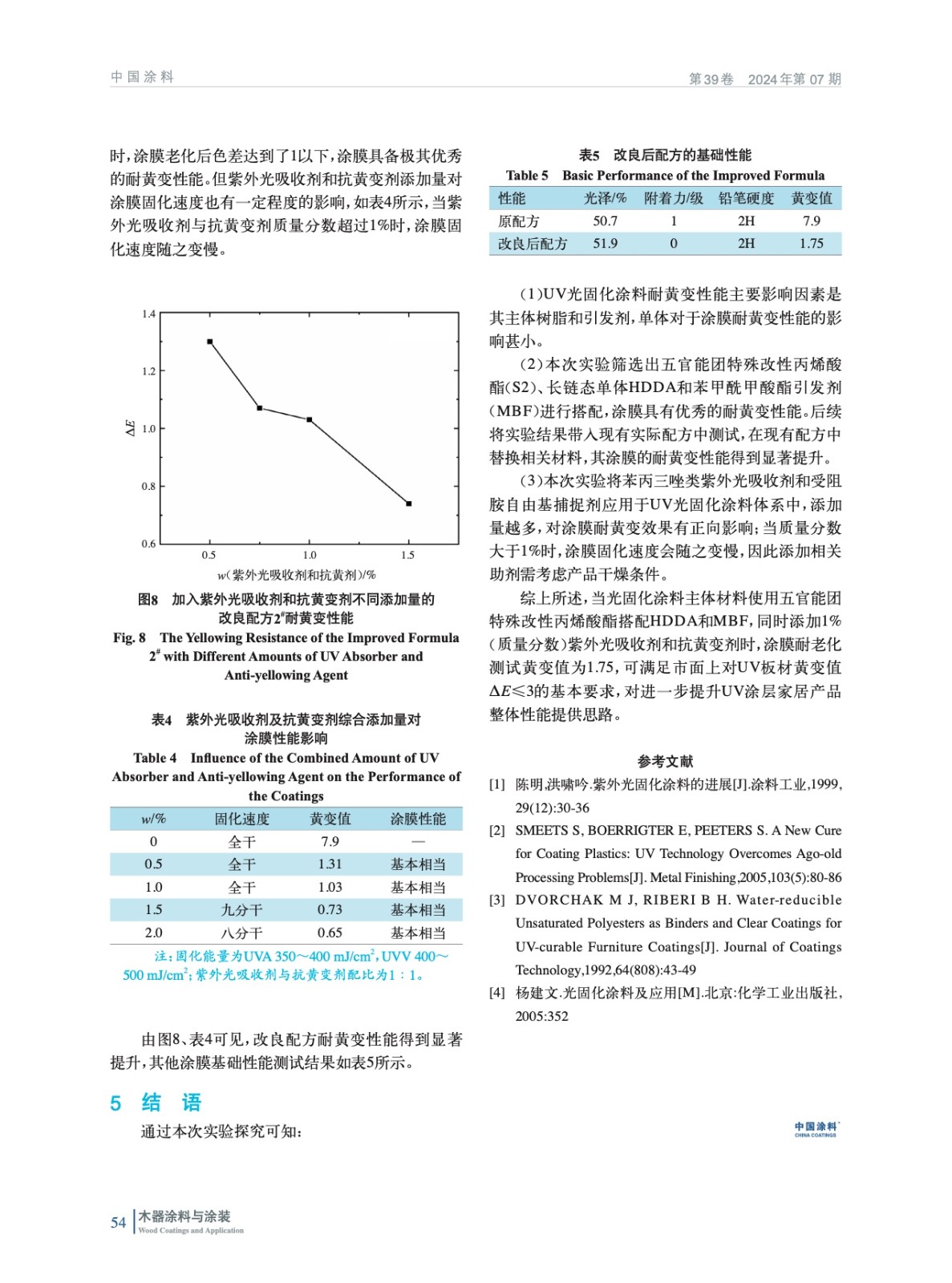

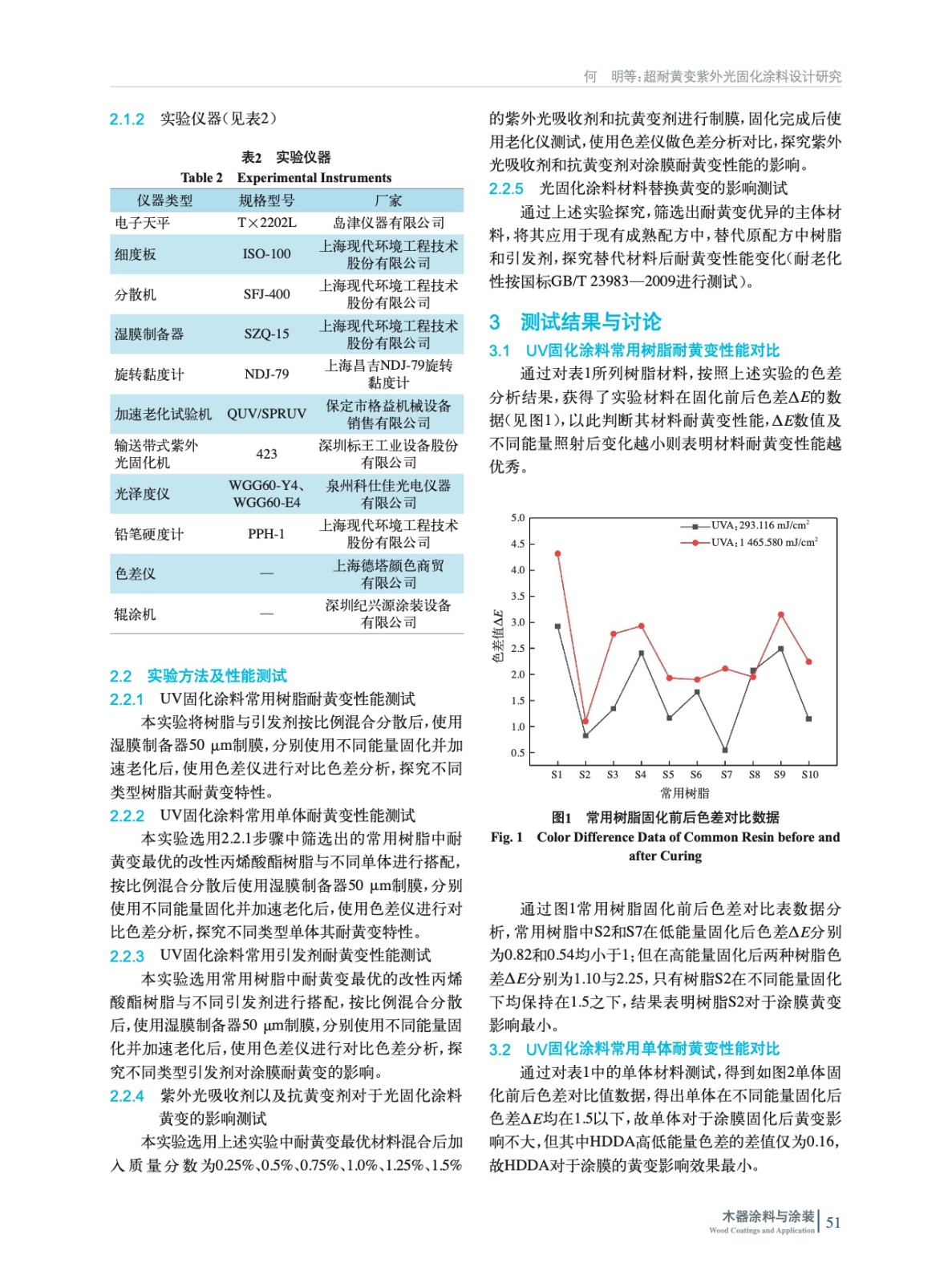

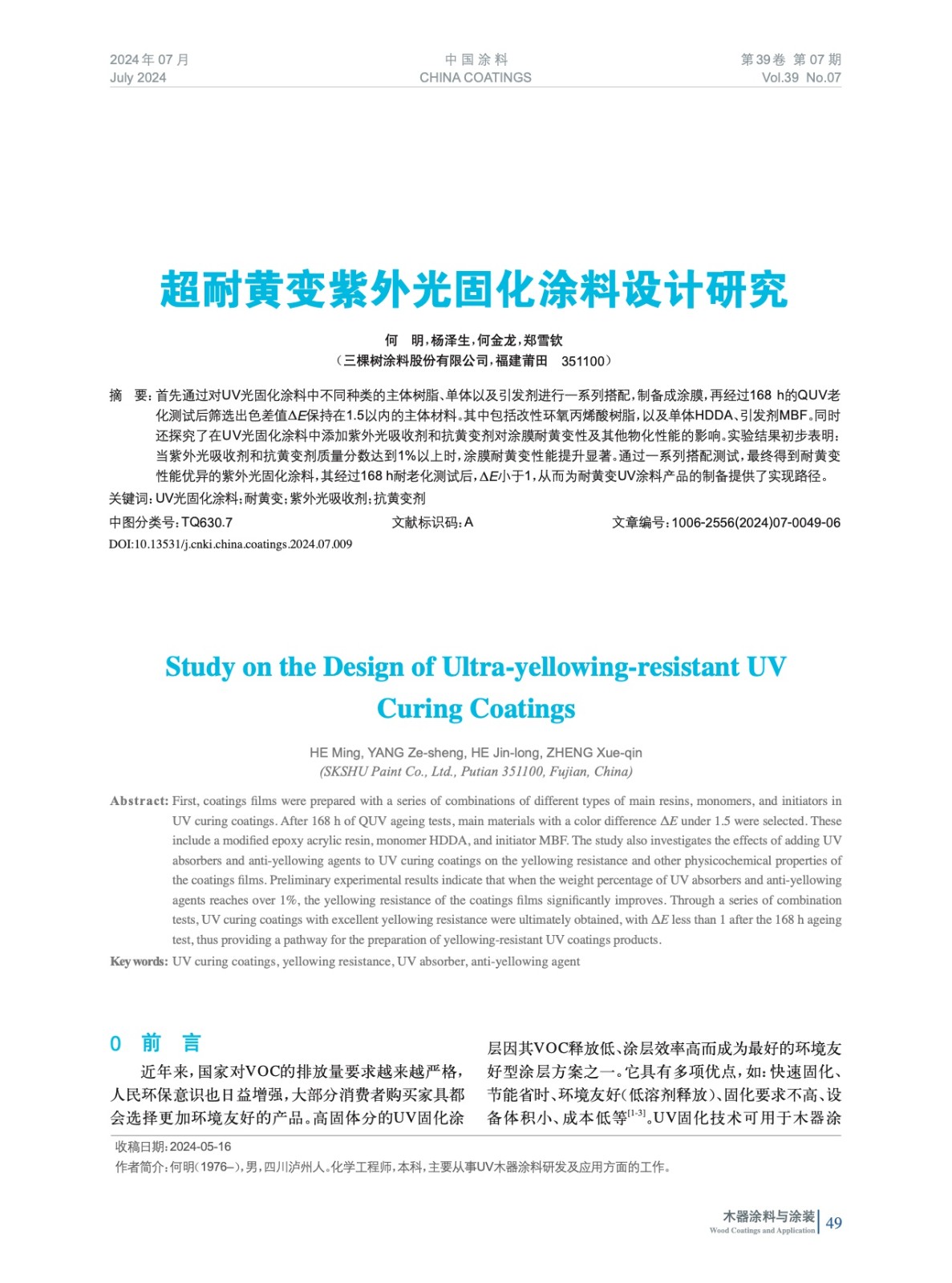

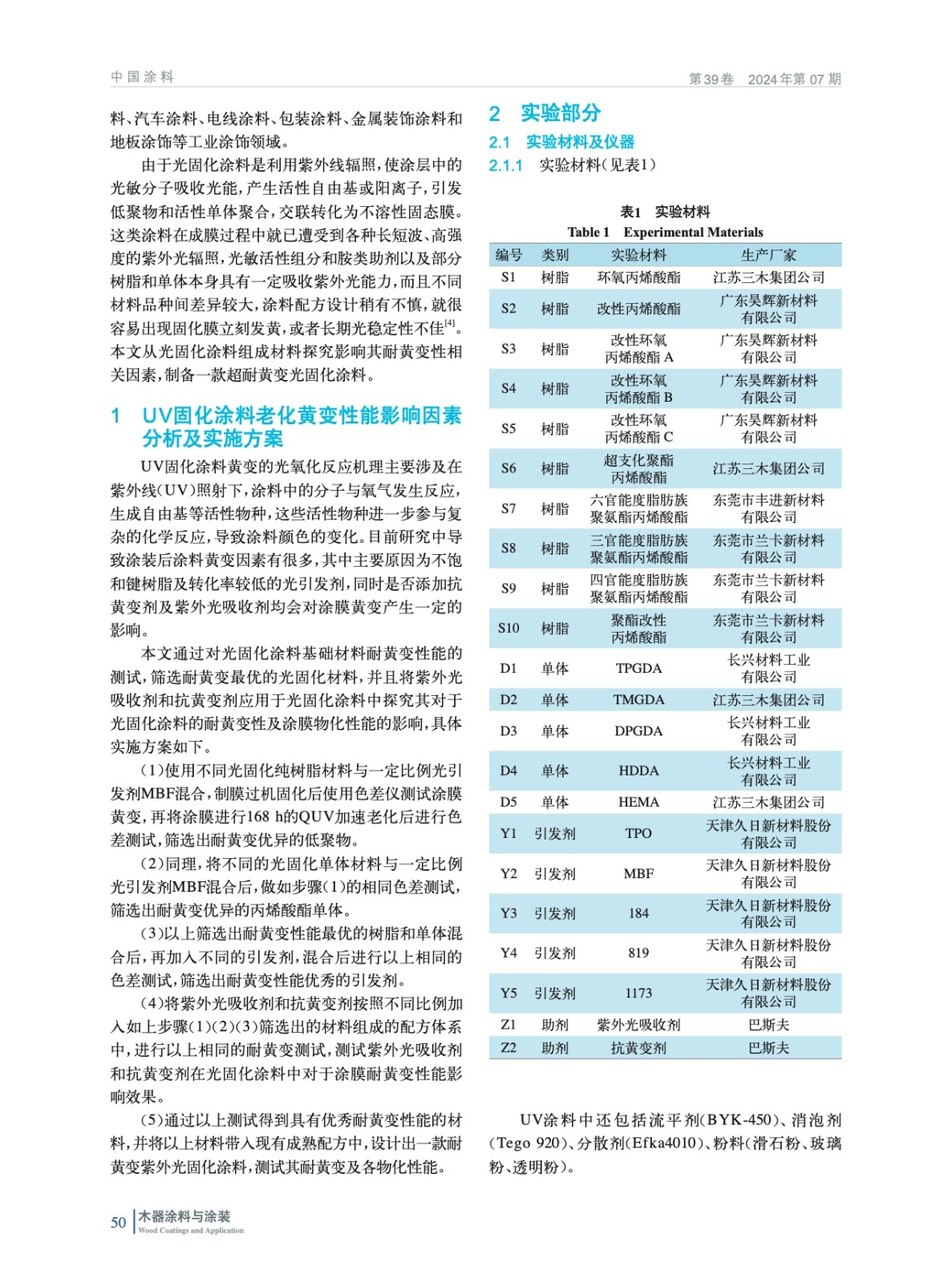

摘要：首先通過對(duì)UV光固化涂料中不同種類的主體樹脂、單體以及引發(fā)劑進(jìn)行一系列搭配，制備成涂膜，再經(jīng)過168 h的QUV老化測(cè)試后篩選出色差值ΔE保持在1.5以內(nèi)的主體材料。其中包括改性環(huán)氧丙烯酸樹脂，以及單體HDDA、引發(fā)劑MBF。同時(shí)還探究了在UV光固化涂料中添加紫外光吸收劑和抗黃變劑對(duì)涂膜耐黃變性及其他物化性能的影響。實(shí)驗(yàn)結(jié)果初步表明：當(dāng)紫外光吸收劑和抗黃變劑質(zhì)量分?jǐn)?shù)達(dá)到1%以上時(shí)，涂膜耐黃變性能提升顯著。通過一系列搭配測(cè)試，最終得到耐黃變性能優(yōu)異的紫外光固化涂料，其經(jīng)過168 h耐老化測(cè)試后，ΔE小于1，從而為耐黃變UV涂料產(chǎn)品的制備提供了實(shí)現(xiàn)路徑。
